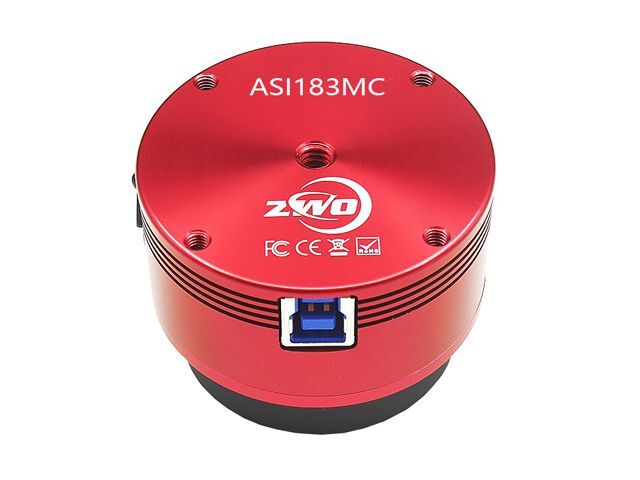

惑星・月の撮影や、オートガイド用のカメラに使用できるカラーCMOSカメラです。近年主流となりました非圧縮動画からの高解像画像抽出を行う撮影方法に適しています。PCとUSBで接続し制御するカメラで、USB3.0に対応するPCを使用すれば高速なデータ転送により高いフレームレートでの撮影を行うことができます。給電はUSBからのバスパワーで行います。
鏡筒との接続は31.7mm差し込み等で行え、直焦点撮影やバローレンズ併用撮影、拡大撮影等での撮影が可能です。ST4互換と呼ばれているガイドポートを装備しているのでオートガイド用カメラとしても使用可能です。
☆ 本カメラのセンサー保護ガラスは可視光だけでなく近赤外光なども透過する仕様です。必要に応じてIR/UVカットフィルター等何らかのフィルターをご用意ください。

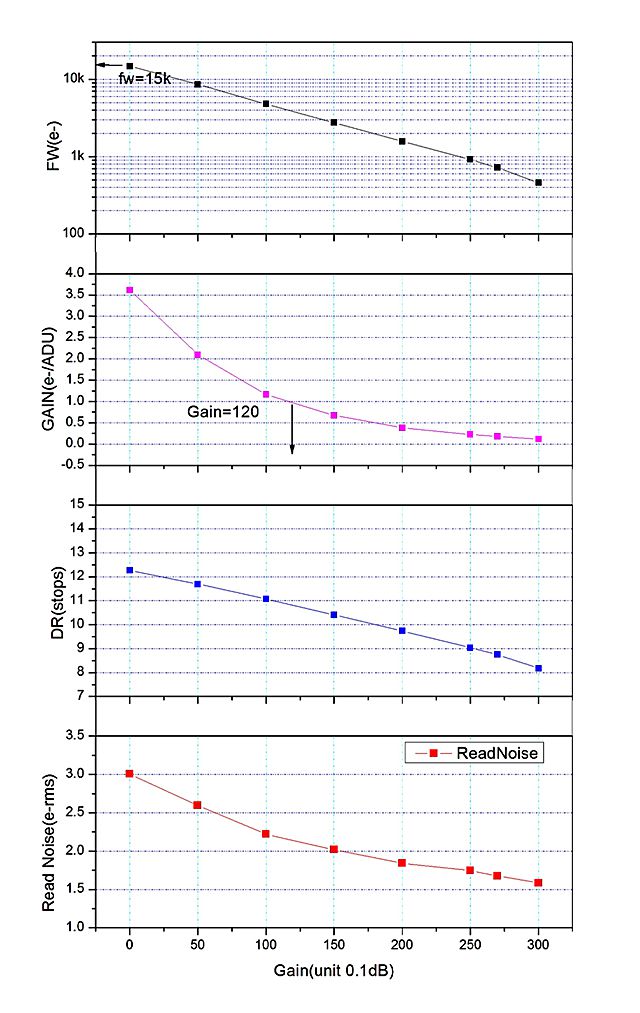

基本性能

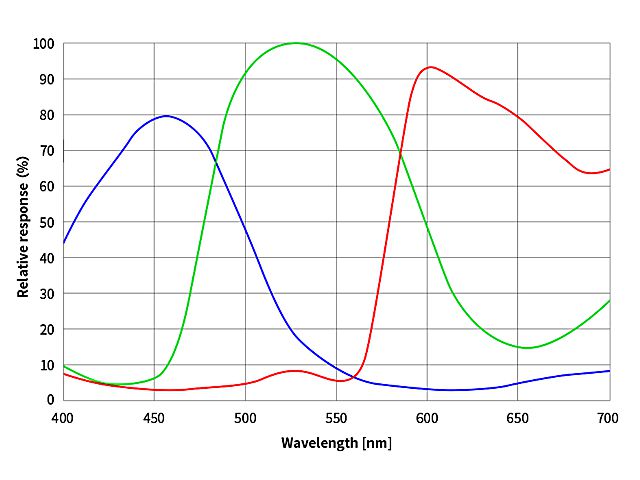

量子効率
システムチャート
鏡筒との接続は様々な方法で行えます。カメラに標準付属の部品を使用して31.7mm差し込みで接続する方法や、M42P0.75ネジで接続することができます。キヤノンEFマウント用かニコンFマウント用に限られますが、別売のマウントアダプターを併用することでカメラマウントの取り付けられた鏡筒やカメラ用レンズ(※絞りやピントリングの操作に制限がある場合があります)に取り付けることも可能です。他にも各別売の各種アダプターを併用することで様々な接続方法で撮影ができます。詳しくは非冷却カメラシステムチャート(2)を参照してください。
| 主な仕様 |
| センサー |
|
SONY IMX183 カラー |
| センサーサイズ |
|
13.2mm×8.8mm(1型) |
| 対角サイズ |
|
15.9mm |
| 解像度 |
|
5,496×3,672(20MP) |
| ピクセルサイズ |
|
2.4μm×2.4μm |
| 最大解像度でのフレームレート |
|
19fps(12bit、USB3.0) |
| 露出時間 |
|
32μs〜2,000s |
| リードノイズ |
|
1.6e(ゲイン30db時) |
| 量子効率ピーク |
|
84% |
フルウェル容量 |
|
15ke |
| A/Dコンバータ |
|
12bit |
| 撮影領域の選択 |
|
可能 |
| USBポート |
|
USB3.0 Type-B |
| オートガイドポート |
|
6極6芯モジュラー(通称ST4互換、RJ-11) |
保護フィルター |
|
AR Window |
| 鏡筒への取付 |
|
31.7mm差し込み、M42P0.75ネジ込み、50.8差し込み(取扱注意) |

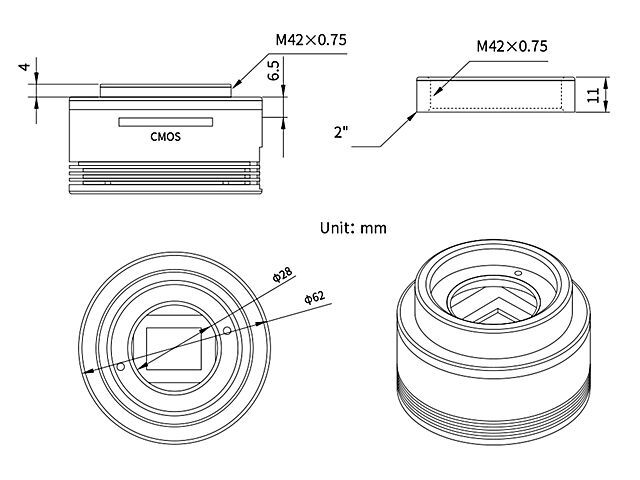

| 直径 |
|
62mm(突起部を含まず) |
| 質量 |
|
140g |
| フランジバック |
|
17.5mm |
| 電源 |
|
USBバスパワー |

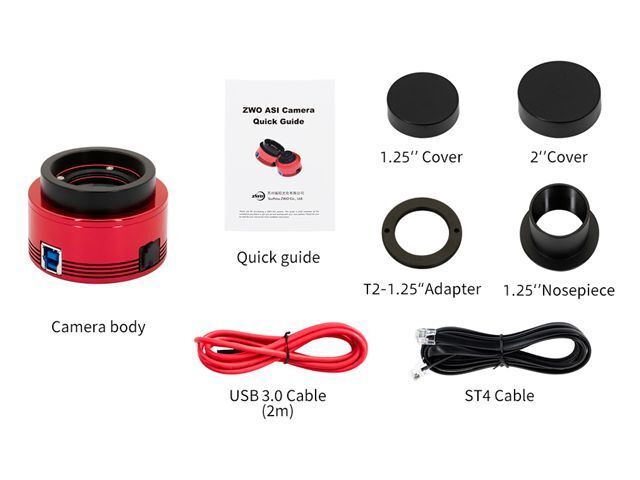

| 付属品 |
|
T2→31.7スリーブアダプター、T2→31.7フィルターアダプター、USB3.0ケーブル、6極6芯モジュラーケーブル、キャップ×2、クイックガイド |
メーカーの方針により付属品の外観が予告なく変更される場合がございます。あらかじめご了承ください。
※USBからの電力供給が不足していると動作しない場合があります。ハブを介して複数のUSB機器を接続する際はご注意ください。保護ガラスにはARコーティングが施されています。可視光だけでなく近赤外線を透過しますので、可視光域での撮影時にはIR/UVカットフィルター等の近赤外線域を遮断するフィルターの併用を推奨いたします。ドライバは
ZWO社のWEBサイトからダウンロードしてご使用ください。撮影用のソフトウェア等も必要に応じてダウンロードするか、対応する市販ソフトウェアをお求めください。このカメラはPC等から制御する必要があります。カメラ単体では撮影できません。
