【重要】あらかじめご了承ください

・プリズムからガイドカメラまでの光路には内面反射防止処理を施していません。昼間の景色を写した場合などにゴーストが発生しますが、恒星像を用いたオフアキシスガイドに支障はありません。仕様の範囲内となります。

・プリズムから導かれる光路は長方形となります。ガイドカメラのセンサーの向きを合わせてご使用ください。そうでない場合やセンサーの大きめのガイドカメラ（ASI220MM Miniなど）を使用した場合にはケラレが生じますので、画面中心付近の星像を使ってガイドを行ってください。

ガイド鏡を使用せず、撮影に使用する鏡筒にオートガイダーを取り付けることができるアクセサリーです。光路の一部をプリズムで横に出し、その先にガイド用カメラを取り付けてオートガイドを行うことができます。ガイド鏡の撓みの影響を受けずに撮影ができ、撮影システムの軽量化を図ることができます。

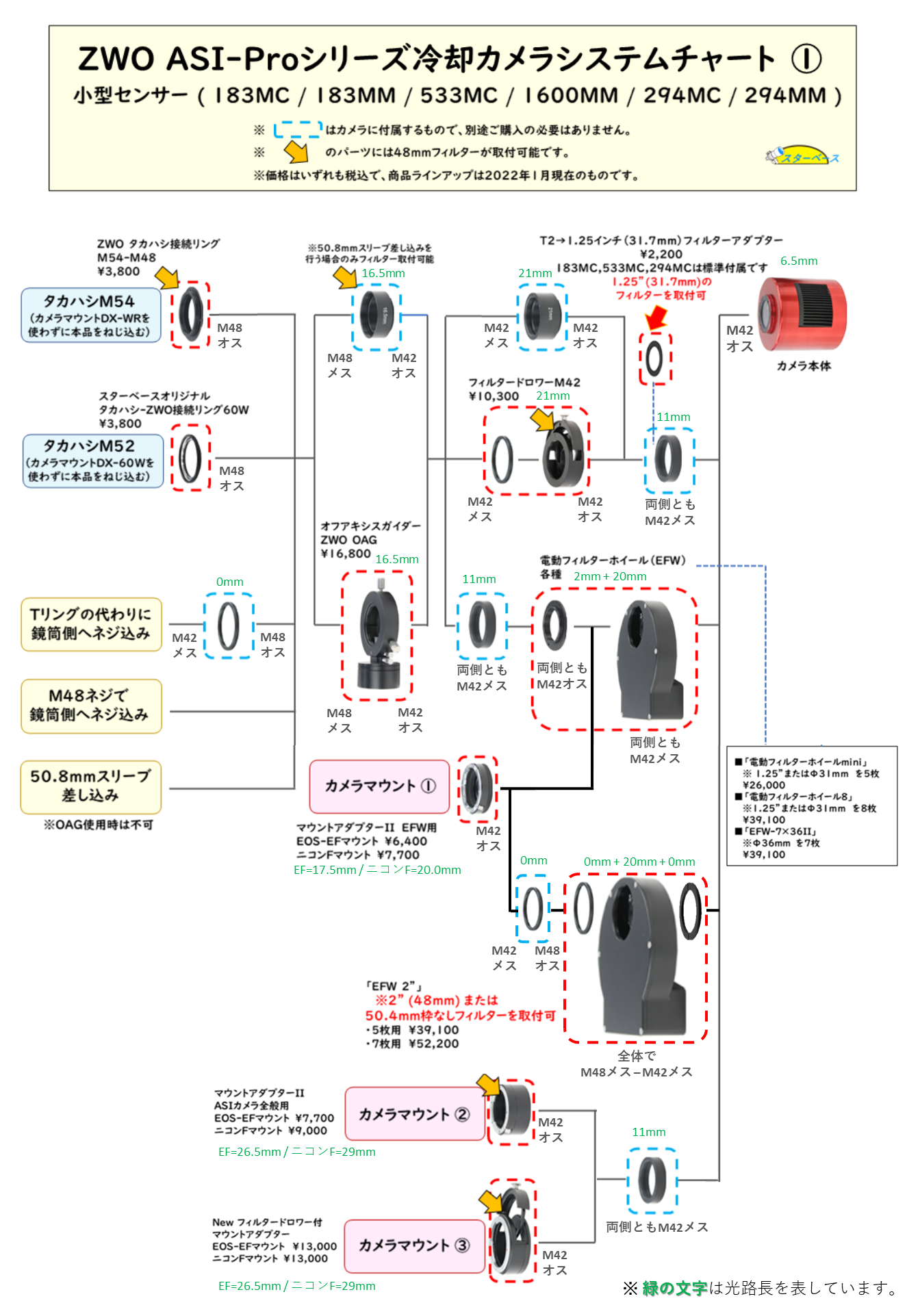

光路長16.5mmの薄型設計で、ZWO社のCMOSカメラでは最適なフランジバックを維持したまま接続可能です。詳しくは下記システムチャートを参照してください。別売のTリングやM48カメラマウントを併用することデジタル一眼カメラ等の取り付けにも対応できます。

ガイド用カメラは31.7mm差し込みかM42P0.75ネジ込みのどちらかで取り付けできます。31.7mm差し込みのカメラはASI120MM Mini等、M42mmネジ込みのカメラはバックファーカス12.5mmまたは17.5mmのASI662MCやASI585MC等のオートガイド端子を持つCMOSカメラが取り付け可能です。バックフォーカス17.5mmのカメラでは付属の5mmT2延長筒を取り外して使用してください。





商品構成
OAG本体、メインカメラ用42mmアダプター、メインカメラ用48mmアダプター、31.7ガイドカメラ用ホルダー、5mmT2延長筒、42-48mm変換リング、スペーサー×4、六角レンチ


主な仕様
対物側ネジ規格：M48P0.75メス
メインカメラ用アダプターカメラ側ネジ規格：42mmアダプター:M42P0.75オス、48mmアダプター:M48M0.75オス
光路長：16.5mm
質量：約198g(メインカメラ用42mmアダプター、31.7ガイドカメラ用ホルダー、5mmT2延長筒取り付け時)






※プリズム部は撮影用カメラの写野へ影響しないように取り付けてください。ガイド星は必ず見つけられるとは限りません。焦点距離が長い鏡筒や、周辺像が極端に悪化している場合、OAGより対物側に透過率が低いフィルターを取り付けた場合等では見つけられない可能性があります。ガイド用カメラ、Tリング等は付属しません。構造上カメラの取り付け時に回転方向への制限が発生する可能性があります。
