FSQ-85EDP鏡筒、FSQ-85ED鏡筒(生産終了)に使用できる専用レデューサーレンズです。このレデューサーを併用することで焦点距離を0.73倍の330mm(F3.9)にでき、明るく周辺まで平坦な像での撮影ができるようになります。

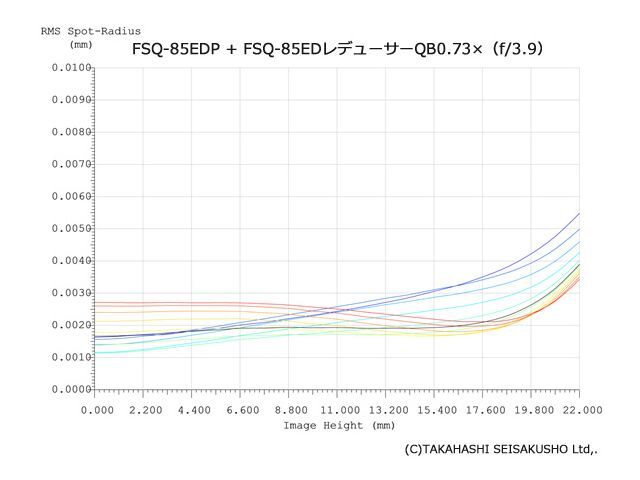

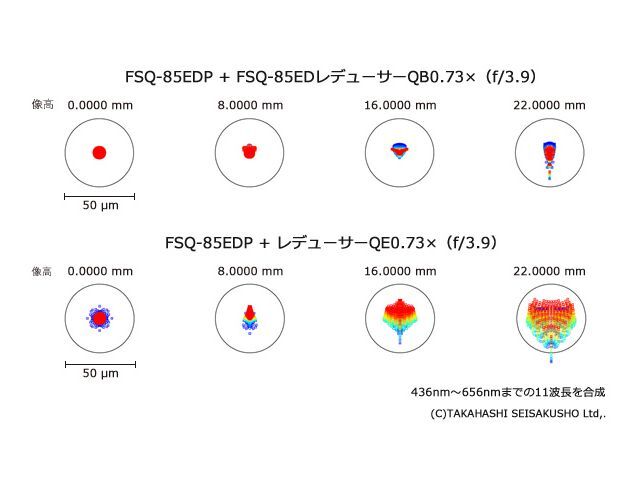

2群4枚のレンズ構成のうち1枚に新開発の高屈折低分散のEDガラスを使用し、中心部のRMS-SPOT半径が1.6μm、APS周辺で1.9μm、フルサイズ周辺では3.9μmのフルサイズの写野全面にわたるシャープな星像を実現しました。旧型のレデューサーQE0.73×と同じ短縮率を保ちながら中心部での紫(g線)の拡がりが約半分、フルサイズ周辺部分のRMS-SPOT半径は約1/3にまで小さくなり、フォトビジュアル屈折望遠鏡としてさらなる高性能化を実現します。

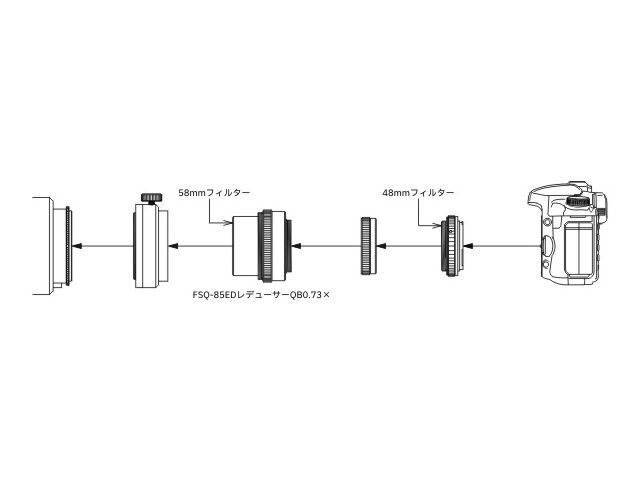

撮影時の鏡筒への接続はFSQ-85EDP鏡筒の場合はカメラ回転装置M(鏡筒付属)の後にFSQ-85EDレデューサーQB0.73×を取り付け、その後にCA-35(SKY90)(別売)、カメラマウントDX-WR(別売)、カメラの順にを取り付けます。FSQ-85EDの場合は別売のカメラ回転装置Mが必要になりますので別途ご用意ください。その後はFSQ-85EDP鏡筒と同様の接続方法となります。

FSQ-85EDP鏡筒システムチャート

レデューサー対物側には58mmのフィルター用ネジを装備しているのでフィルターを用いた撮影にも対応可能です。フィルターはカメラマウントDX-WR対物側に48mmのものを取り付けることもできます。

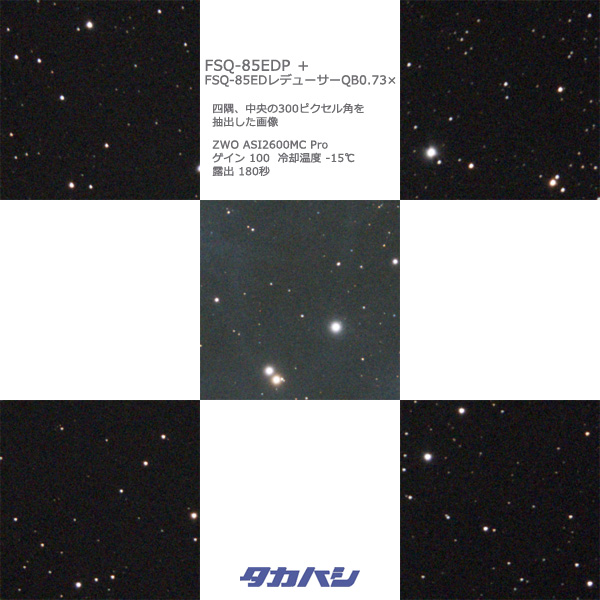

中心像、周辺像
画像クリックで拡大


作例
画像クリックで拡大


主な仕様
対象鏡筒：FSQ-85EDP鏡筒、FSQ-85ED鏡筒(生産終了)
焦点距離：330mm
口径比：1:3.9
イメージサークル：φ44mm
光学系 ：2群4枚
鏡筒側取り付けねじ規格：M72P=1.0
カメラ側取り付けねじ規格：M55.9P=0.75
メタルバック：72.2mm
最大径×全長：78mm×63mm
質量：520g
フィルター：58mm 装着可


※FSQ-106EDP鏡筒、FSQ-106ED鏡筒(生産終了)、FSQ-106(生産終了)鏡筒には使用できません。カメラ回転装置Mはカメラ回転装置(TSA-102)と互換性がありますので同様に使用できます。フィルター併用時はゴーストが発生する可能性があります。
