微動装置を内蔵したフリーストップ式の片持ちフォーク式経緯台です。角度変更が可能で軽量・丈夫なフォークアームが採用されています。フォークマウントは徹底的な応力解析により軽さと強度が両立された設計で、振動の収束も早く、快適な運用が可能です。回転軸部分は中心のボルトを太くすることや、軸受の接触面積を大きくすることで滑らかで丈夫な構造を実現しています。フリーストップのフリクション調整は握りの大きな調整ノブが採用され工具不要で簡単にできます。エンブレムシールを4種類から選択可能です。上画像はアルファベットグレー。
三脚、微動ハンドルは別売です。微動ハンドルは軸径6mm用のものが使用できます。
鏡筒取り付け部
画像クリックで拡大鏡筒取り付け部はビクセンの鏡筒などを搭載させることができるアリミゾ金具が標準で取り付けられています。

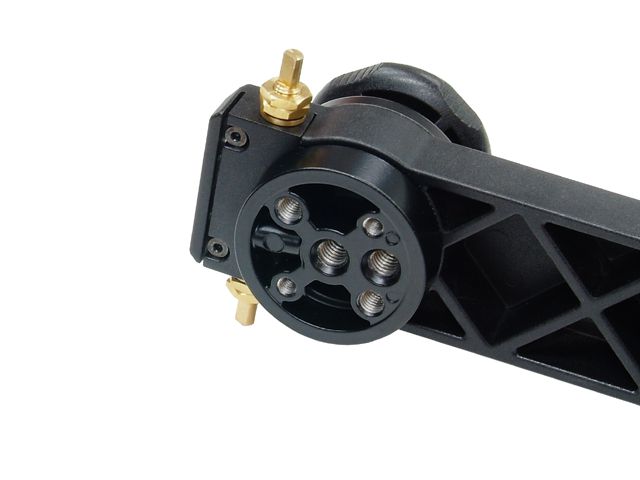

画像クリックで拡大アリミゾ金具を取り外すと35mm間隔のM8ネジ穴が2箇所、35mm間隔のM6ネジ穴が2箇所あけられた状態になりますので、別売の鏡筒バンド等を直接取り付けることもできます。

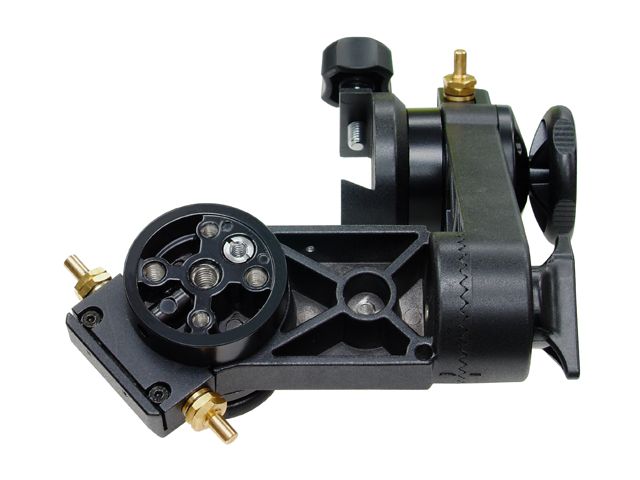

底面ネジ穴
画像クリックで拡大。1/4インチネジへの変換アダプターは別売です。底面には3/8インチのカメラ三脚用のネジ穴が装備されています。市販のカメラ用三脚などに搭載させることができます。3/8インチネジ穴は2箇所にあり、別売の1/4インチネジへの変換アダプターを収納させておくことも可能です。

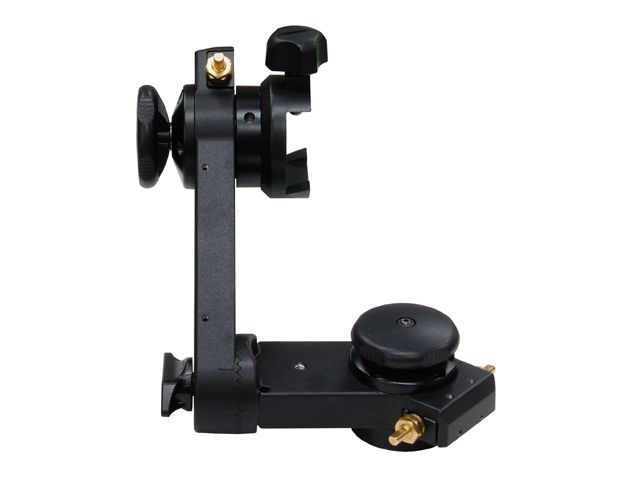

バリアングルアーム
画像クリックで拡大。VBメタル三脚、架台アダプターは別売です。フォークアームは10°ごとに角度調整ができるバリアングルアームを採用しています。工具不要で簡単に角度変更ができ、使用状況に合わせて最適な角度で観測することが可能です。

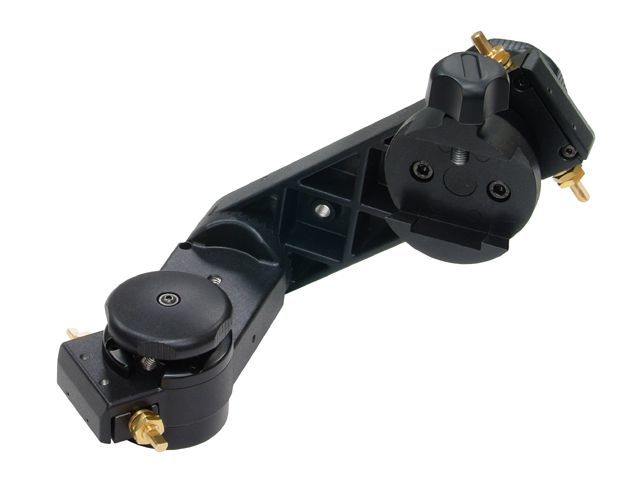

コンパクトに収納
画像クリックで拡大フォークアームは分解し組み直すことで小さくまとめることができ、運搬・収納が容易に行えます。

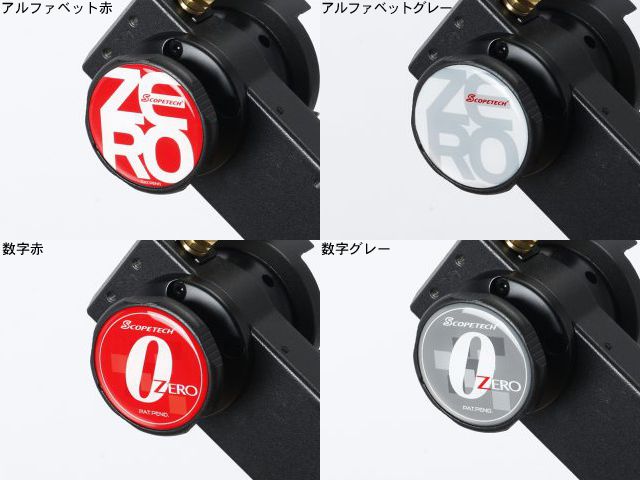

エンブレムシールを4種類から選択可能
画像クリックで拡大上下クランプ部分のエンブレムを4種類の中からお選びいただけます。ご注文時にはご希望のエンブレムをご指定ください。
搭載例
画像クリックで拡大10cmクラスの屈折望遠鏡を搭載可能です。三脚はVBメタル三脚を使用しています。鏡筒、鏡筒バンド、アリガタ金具、微動ハンドル、VBメタル三脚、架台アダプターは別売です。
| 主な仕様 | ||
| 形式 | 片持ちフォーク式経緯台 | |
| 上下左右動 | 上下左右微動、上下左右フリーストップ | |
| 鏡筒着脱 | アリミゾ式、35mm間隔M8ネジ×2、35mm間隔M6ネジ×2 | |
| 三脚用ネジ穴 | 3/8インチネジ | |
| 微動軸径 | φ6mm | |
| 搭載可能質量 | 約7kg | |
| 本体質量 | 約1.5kg | |
| 備考 | 微動ハンドル、三脚別売 | |
