AM3およびAM5専用のアプリケーション「ASI Mount」のアプリ名が「SkyAtlas」に変更となりました。

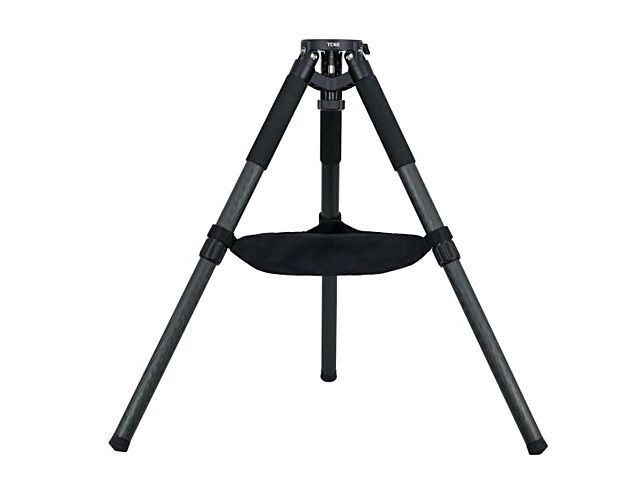

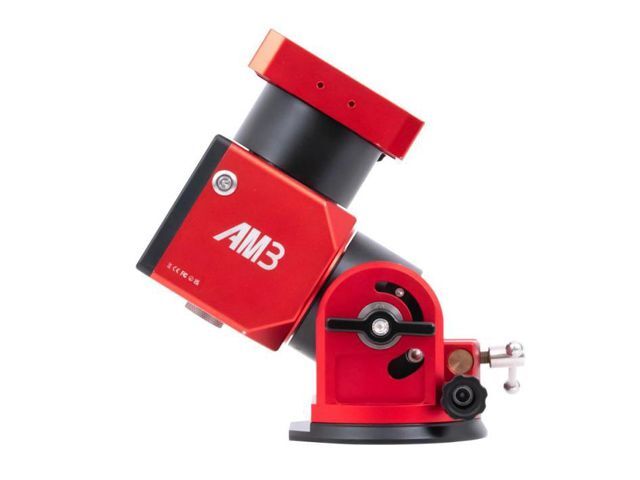

ZWO AM3は波動歯車装置を採用した高精度ながら小型で軽量な赤道儀です。本体重量が3.9kg、TC40カーボン三脚が2.3kgの軽量設計なことに加え、比較的軽量な鏡筒であればバランスウエイトを取り付けなくても使用できるため運搬や組み立ての際の負担を大幅に軽減できます。赤道儀本体のみでの販売と、TC40カーボン三脚とのセット販売を行っております。ご希望に合わせてお選びください。ご使用の際はDC12V、3A程度以上の電流に対応できる電源が別途必要になります。



波動歯車装置採用

本体構造は波動歯車装置とシンクロベルトを採用した構造に最適化され、安定性が高くより正確な制御と300:1の減速比を実現しています。天体写真向けに開発された特殊な波動歯車装置を使用しており、非常に低い周期誤差と高いトルクを実現しています。工場出荷前に各個体ごとにPEカーブが測定され、記録された資料が付属します。



搭載重量

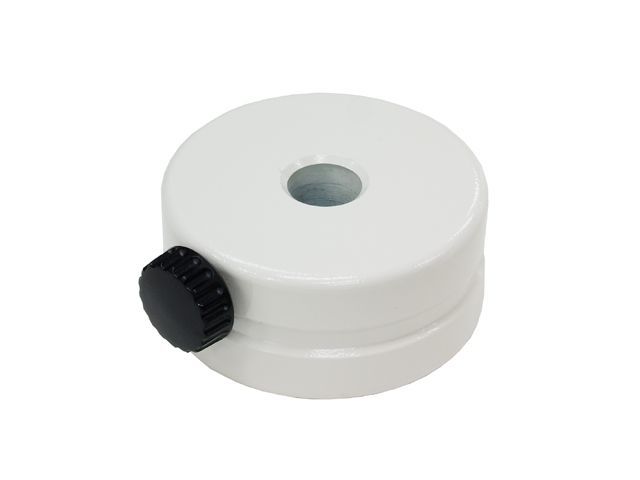

小型の架台ながら強度に優れ、最大の搭載重量は極軸中心から鏡筒中心までの長さが20cmまでの範囲で13kgまで搭載可能です。バランスウエイト(別売)は極軸中心からバランスシャフト(別売)先端までの長さが25cmまでの範囲で5kg以下のものが使用できます。バランスウエイトは軸径20mm用のものが使用できます。搭載物が8kg以下であればバランスウエイトは取り付けなくても使用可能です。



極軸傾斜角

極軸の傾斜角を0°〜90°まで変更できます。90°まで上げることで経緯台としても使用できます。



スマートフォンなどから遠隔操作可能

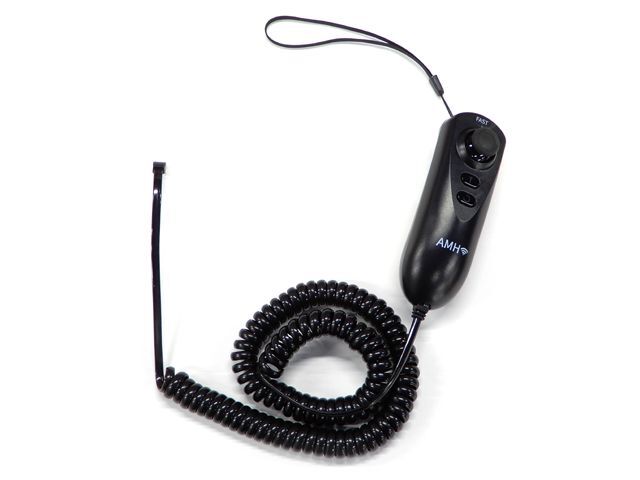

2024年4月末時点で、iOS/iPadOS(11.0以降)、Android(8.0以上)の端末からWi-Fiによる無線操作で制御することができます。制御するソフトウェア「SkyAtlas」はApp StoreやGoogle Playから無料でダウンロードできますので対応する端末をご用意いただきご用意ください。AM3ではBlueTooth接続にも対応しました。USBケーブルを用い有線でPCと接続することもできます。付属のハンドコントローラから各軸の操作を行うことも可能です。



鏡筒取り付け部

鏡筒を取り付ける規格はビクセン規格とロスマンディ規格のアリガタ金具に対応しています。
上画像はAM5のものです



ASIAIRからの制御にも対応

ASIAIR(別売)を併用することでASIのCMOSカメラ等との連携ができ、スマートフォンなどから一括制御することができます。



主な仕様
架台の種類：ドイツ赤道儀(経緯台としても使用可)
ドライブ：波動歯車装置+シンクロベルト
周期誤差：<±15"
PE持続時間：288秒
搭載重量：バランスウエイトなし:8kg以下、バランスウエイト併用時:13kg以下
架台重量：3.9kg
アリミゾ規格：ビクセン規格、ロスマンディ規格兼用
駆動速度：0.5×、1×、2×、4×、8×、20×、60×、720×、1,440×(対恒星時)
電源：DC12V。待機時0.5A、恒星時駆動時0.5A、両軸高速駆動時0.7A(Heavy Load Mode時1.3A)

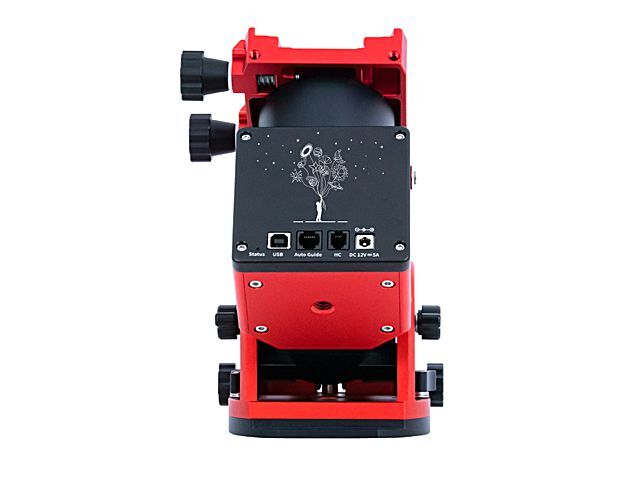

電源端子：外径5.5mm/内径2.1mm/中プラスのDCジャック
オートガイド端子：ST-4互換モジュラージャック
通信ポート：USB、Wi-Fi、BlueTooth

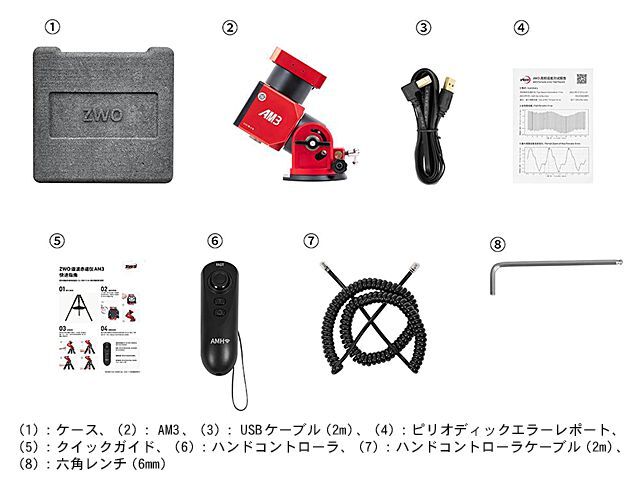

付属品：ケース、USBケーブル(2m)、ピリオディックエラーレポート、クイックガイド、ハンドコントローラ、ハンドコントローラケーブル(2m)、六角レンチ(6mm)




※極軸望遠鏡、各軸のクランプ、手動による微動機構は装備されていません。搭載重量の上限を超えて搭載させないようにしてください。
