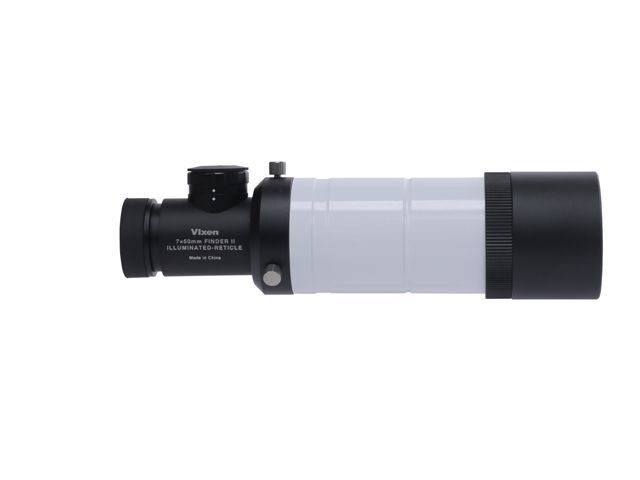

口径50mm、倍率7倍の暗視野照明付きファインダーです。内蔵の照明装置により十字線を赤色LEDで照らすことができ、暗い空の環境でも十字線をはっきりと確認できます。「II」になり小型ガイド鏡としての使用方法にも対応できるように仕様変更されました。

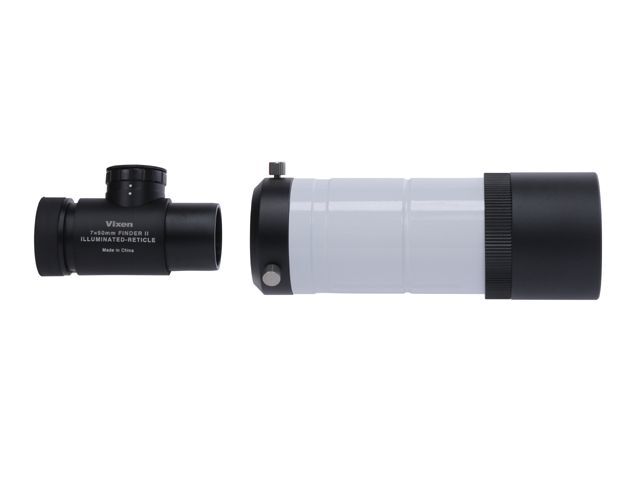

接眼部は31.7mmの差し込み式になっており、接眼レンズや照明等が一体になった「接眼ユニット」を着脱させることができます。対象の導入後に市販の31.7mm差し込み式のオートガイダーに交換することでガイド鏡に切り替えて使用できりようになりました。ファインダーとガイド鏡を両方搭載しなくても済むので軽量化や組み立て・撤収時の手間の軽減にもなります。

オートガイダー接続例

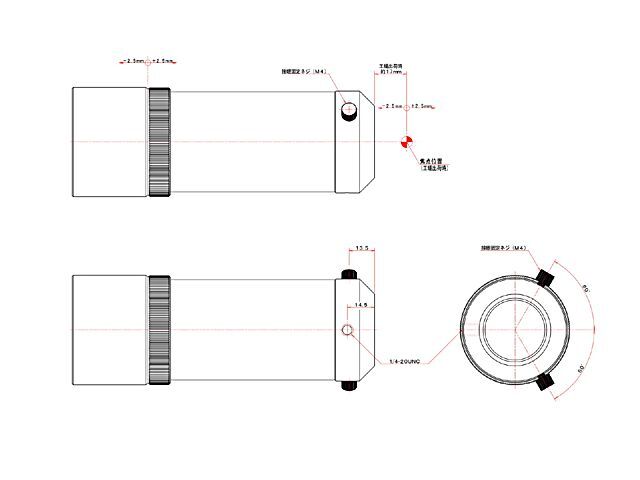

ピント位置は工場出荷時には31.7mm差し込み部の出口から約17mmの位置に設定されています。ピント位置は対物レンズを前後させることで±2.5mm移動させることもできます。オートガイダーは31.7mm差し込み式でこの範囲に撮像素子を設置できる機種をご用意ください。

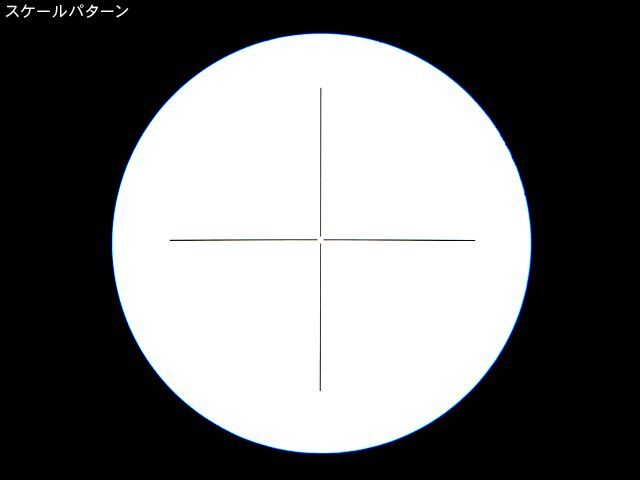

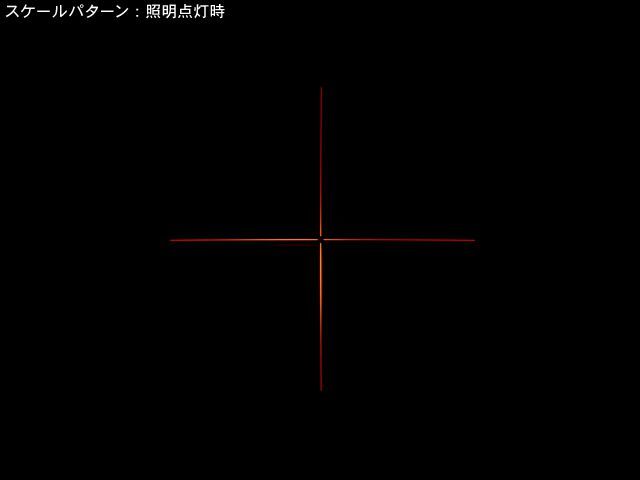

接眼ユニットには赤色LEDによる暗視野照明装置が内蔵されており、暗い空の環境でも十字線をはっきりと確認できます。スイッチを兼ねたボリュームで明るさの調整も可能です。照明の電源はボタン電池のCR2032を1個使用します。テスト用の電池は付属していますが作動時間が短い場合がありますので、予め電気関係の販売店等で予備をご用意ください。十字線は中央の交点が切れたものが採用されていますので、恒星を中心に入れた場合でも見にくくなりません。

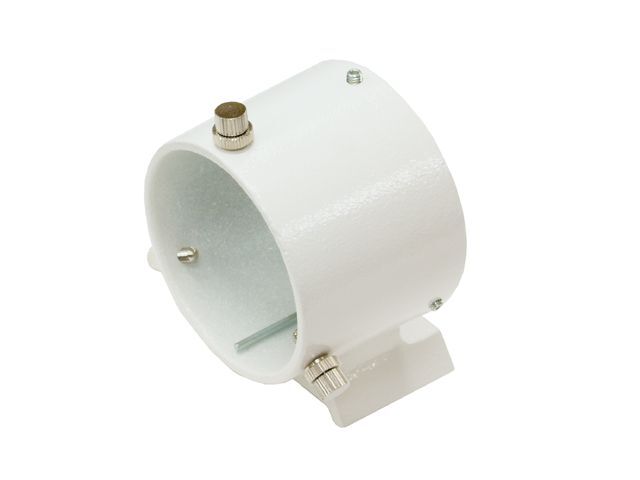

ファインダー脚は別売です。ファインダー脚は「50mm用XYファインダー脚II」や「50mmファインダー用脚(S)」に取り付けできます。ガイド鏡として使用する場合はしっかりと固定できる「50mmファインダー用脚(S)」をお勧めいたします。

ファインダー脚への取付例





主な仕様
口径：50mm
倍率：7倍
焦点距離：160mm
実視界：7°
電源：CR2032×1
点灯時間：約48時間(気温20℃、最大光量にて連続点灯の場合)
鏡筒径：約53mm
質量；467g(電池を含まず)
付属品：テスト用電池、前後キャップ



※オートガイダー使用時にピント位置を移動させた後に接眼ユニットに戻した際は再度ピント位置調整が必要になります。鏡筒に取り付けて使用する一般的な31.7mm差し込みの接眼レンズを取り付けても合焦できません。天頂プリズムの併用はできません。ご了承ください。
