AP赤道儀は初心者からハイアマチュアまでが楽しめる軽量・簡単操作のエントリー赤道儀です。赤経・赤緯の各回転軸はクランプ操作を行わずに操作可能なフリーストップ式を採用し、鏡筒部分を自由に動かして目的の天体に向けることができます。稼動部をそれぞれモジュール化しているので目的に合わせて組み替えて運用することができます。必要に応じてモジュールを追加することで各軸の電動化や、星野赤道儀への切り替えなどが可能です。

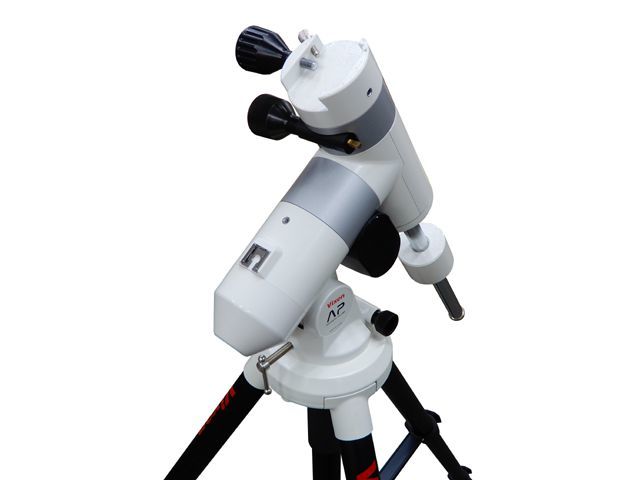

上画像はAP-SMマウント。三脚別売。


AP赤道儀は2種類をご用意しています。手動式の「APマウント」と、モーターによる追尾を行える「AP-SMマウント」です。


APマウント

APマウントでは天体の追尾を手作業で行う必要があります。地球の自転により天体は見かけ上移動して行きます。追尾を行うためには極軸と呼ばれる回転軸を天の北極方向へ向けて設置する必要があります。正しく設置された状態であれば手で極軸側のハンドルを回して行けばしばらくの間見失うことなく観測できるようになります。

モジュールの追加により電動追尾を行うことも可能です。別売の「赤経モーターモジュールSBOセット」を追加購入し組み込んでいただければAP-SMマウントと同等の状態になり、天体の自動追尾ができるようになります。さらに「赤緯モーターモジュール」を追加することで2軸をモーター制御にさせることもできるようになります。モーターモジュールに組み替えた場合は手動による微動は行えなくなりますのでご了承ください。




AP-SMマウント

AP-SMマウントは天体の追尾を行うためのモーターを装備した赤道儀です。正しく設置された状態で電源を入れれば天体を自動的に追尾させることができます。追尾を行うためには極軸と呼ばれる回転軸を天の北極方向へ向けて設置する必要があります。正しく設置された状態であればモーターの電源を入れることで自動的に追尾を行うことができます。極軸がある程度合っている状態であればしばらくの間見続けることができます。本格的に観測を行いたい場合は正確に極軸をあわせてからご使用下さい。

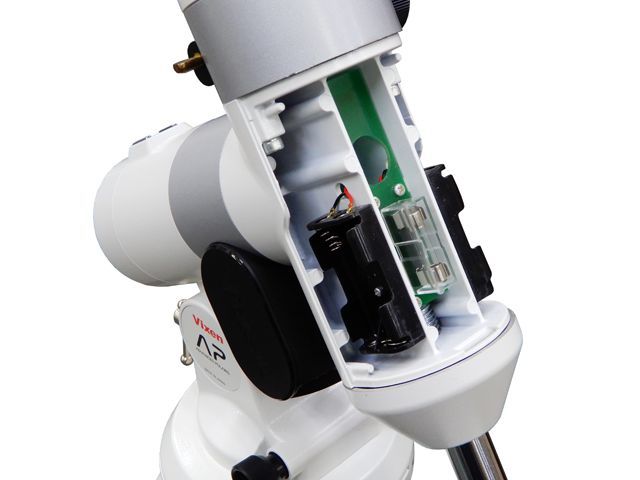

モーターを作動させるには別売の電源が必要です。単三乾電池4本を本体内の電池ボックスに取り付けていただくか、USB Micro-Bの外部電源端子にスマートフォン等用に市販されているモバイルバッテリーを接続させることで動作させられます。長時間の運用の際は外部電源の使用をお勧めいたします。赤経軸の微動操作はモーターで行い、手動では行えません。手動による微動は赤緯軸のみ可能です。

「赤緯モーターモジュール」を追加購入し組み込むことで2軸モーターの赤道儀にさせることもできます。この場合微動はモーターのみで行う形になります。

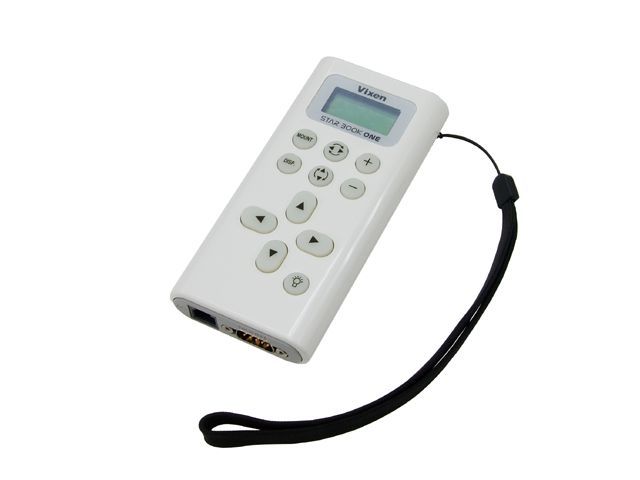

付属のSTAR BOOK ONEコントローラーを用いてモーターの増速駆動などを行うことができます。LCDと各ボタンには赤色LEDによる照明を内蔵していますので、暗闇でも操作しやすくなっています。背面には赤色LEDによるハンドランプも備えています。




アクセサリーシュー
画像はAP-SMマウント。ポーラーメーター別売
AP極軸体ユニットにはアクセサリーシューが装備されています。アクセサリーシューは別売のポーラーメーターを取り付けることができます。ポーラーメーターは水準器、コンパス、傾斜計を統合したもので、北極星が見えない場所でも簡易的な設置を行うことができます。




極軸望遠鏡PF-LII(別売)

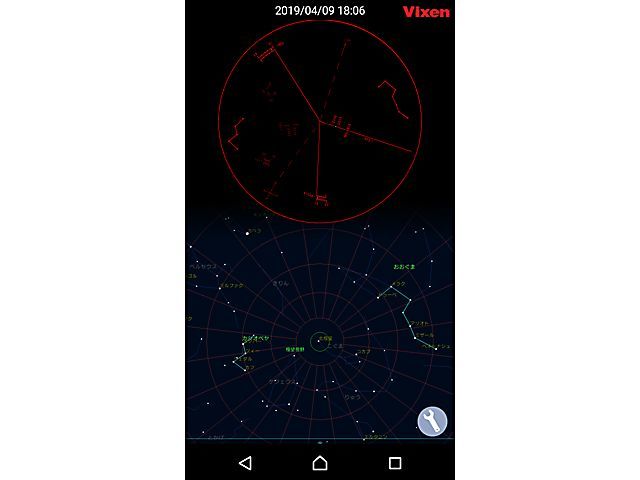

正確な極軸合わせ行いたい場合には別売の「極軸望遠鏡PF-LII」をご使用ください。北極星の位置を確認する際にはスマートフォン、タブレット用ソフトウェア「PF-L Assist」をご利用いただけます。iOS 8.0以降、Android4.4以上に対応しています。App Store、Google Playより無料でダウンロードしてお使いいただけます。

主な仕様
APマウント
	赤経微動		ウォームホイルによる全周微動(手動)、φ58.4mm、歯数144山
	赤緯微動		ウォームホイルによる全周微動(手動)、φ58.4mm、歯数144山
	ウォーム軸		φ9.8mm、真鍮製(赤経・赤緯共通)
	駆動		-
	追尾		-
	電源		-
	外部電源端子		-
	消費電流 (消費電力)		-
	連続動作時間 (電池使用)		-
	極軸望遠鏡		極軸望遠鏡PF-LII(別売)対応
	搭載可能重量		約6kg(モーメント荷重150kg・cm：不動点より25cmで約6kg)
	大きさ		263×302×96mm(除・突起部)
	質量		3.6kg(ウェイト別)
	付属品		ウェイト1kg×1、カラー星空ガイドブック、星座早見盤
AP-SMマウント
	赤経微動		ウォームホイルによる全周微動(電動)、φ73.5mm、歯数144山
	赤緯微動		ウォームホイルによる全周微動(手動)、φ58.4mm、歯数144山
	ウォーム軸		赤経：φ11mm、真鍮製 赤緯：φ9.8mm、、真鍮製
	駆動		ステッピングモータによる電動駆動
	追尾		STAR BOOK ONEコントローラによる高精度追尾
	電源		単三乾電池4本(アルカリ乾電池、Ni-MH電池、 NI-Cd電池)またはUSB出力付外部電源
	外部電源端子		USB Micro-B型(DC4.4〜5.26V)
	消費電流 (消費電力)		DC5V 0.2〜0.5A(1.0〜2.5W)
	連続動作時間 (電池使用)		約4時間(約20℃、アルカリ乾電池使用、6kg搭載時)
	極軸望遠鏡		極軸望遠鏡PF-LII(別売)対応
	搭載可能重量		約6kg(モーメント荷重150kg・cm：不動点より25cmで約6kg)
	大きさ		274×310×96mm(除・突起部)
	質量		3.9kg(電池・ウェイト別)
	付属品		ウェイト1kg×1、カラー星空ガイドブック、星座早見盤
