MORE BLUE TB014 内径232mm 超軽量化設計鏡筒バンド

価格: ¥38,500 (税抜 ¥35,000) ¥41,700 (税抜 ¥37,910)
商品構成:

価格と在庫を一覧で確認する

価格:
数量:

返品についての詳細はこちら

-------!!!重要!!!-------
4月22日の価格改定に伴い「TB○○○」の製品番号が変更となりました。
必ずバンド内径をお確かめの上お買い求めくださいますようお願い申し上げます。
---------------------------------

本製品の構成について

MORE BLUEさんの鏡筒バンドは、2024年4月より六角穴付きボルト+六角レンチを使って上下のバンドを固定する方式が標準となり、つまみネジは別売品となりました。
弊店ではつまみネジの有無それぞれにメリットがあると考え、新しい六角穴付きボルト仕様の他につまみネジを追加したセットもご紹介いたします。

<各鏡筒バンドの特長>
・六角穴付きボルト仕様:比較的軽量で鏡筒バンドがスッキリします。
・ツマミネジ付きセット:鏡筒バンドの着脱、鏡筒の回転や前後移動が工具レスで可能です。


【参考】鏡筒バンドの締め付け強さについて
六角穴付きボルトを使えば六角レンチで強固に締め付けることができますが、不用意に力を掛け過ぎてしまうと鏡筒パイプの変形や光軸状態の変化を招くことがあります。バンド上下パーツの締め付けは、つまみネジで手回しできるくらいの強さ、またはL字の六角レンチを使う場合は "短いほうを握って回せる強さ" で十分です。

TB014-内径232mm 新型超軽量化設計鏡筒バンドです。
タカハシ ε-180ED、ビクセン VC200L 等に対応します。

歴代製品のノウハウを生かし、製品を最適化にバージョンアップいたしました。
鏡筒バンド上下ピースの締ねじ(鏡筒の固定)はM8を採用しております。
鏡筒のフード等、アリガタに干渉しにくいよう、鏡筒外径から取付面までの距離を20mmにしました。
高強度且つ、高精度を実現するため、MORE BLUEシリーズ鏡筒バンドではすべて6061アルミ合金材ブロック材を使用、CNC 加工、アルマイト仕上げとなります。
鏡筒傷防止に厚さ 1mm の不織布を内貼。
アリガタ取付ネジ穴の規格にM6*20mm、*50mm 間隔対応可能です。

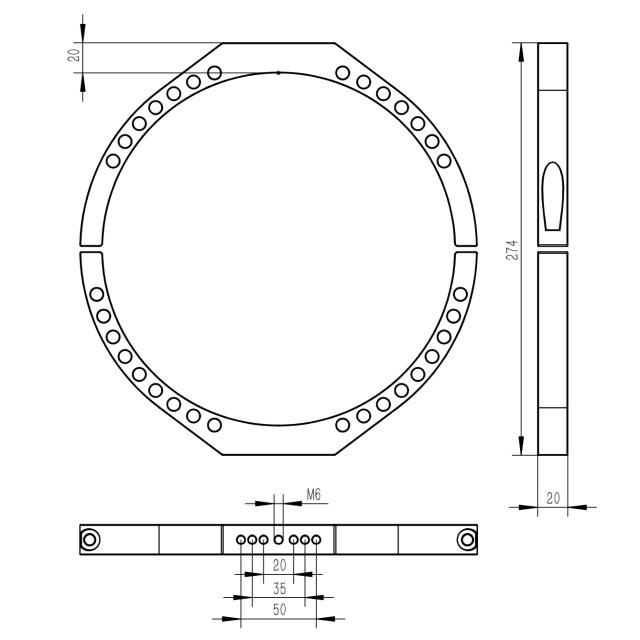

寸法図

主な仕様
対応機材 鏡筒径232mmの鏡筒(例:タカハシε-180ED、ビクセンVC200L等)
材質 6061アルミ合金材
20mm
表面処理 梨地加工、MORE BLUEスベースグレーアルマイト
重さ 1370g(2点1セット、ツマミネジで上下ピースとめる場合) 1570g(2点1セット、M8で上下ピースとめる場合)
ネジ穴仕様 M6ネジ穴を真ん中1箇所、20mmピッチ2箇所、50mmピッチ2箇所 詳細寸法図面にてご確認ください。
付属ねじ M8ネジ4本(上下ピース装着用)、M6ねじ6本





MOREBLUE 鏡筒バンド対応表(クリックでジャンプします)
鏡筒バンド 対応機種 (タカハシ)
内径68mm鏡筒バンド FOA-60/Q
内径80mm鏡筒バンド FS-60CB/Q, FC-76DCU
内径95mm鏡筒バンド FC-100Dシリーズ
FC-76DS, FSQ-85EDP
内径114/115mm鏡筒バンド ---
内径125mm鏡筒バンド FSQ-106EDP, TSA-120
内径156mm鏡筒バンド TOA-130NS/NFB
内径166mm鏡筒バンド ε-130D
内径179mm鏡筒バンド TOA-150B
内径204mm鏡筒バンド ε-160ED
内径232mm鏡筒バンド ε-180ED
