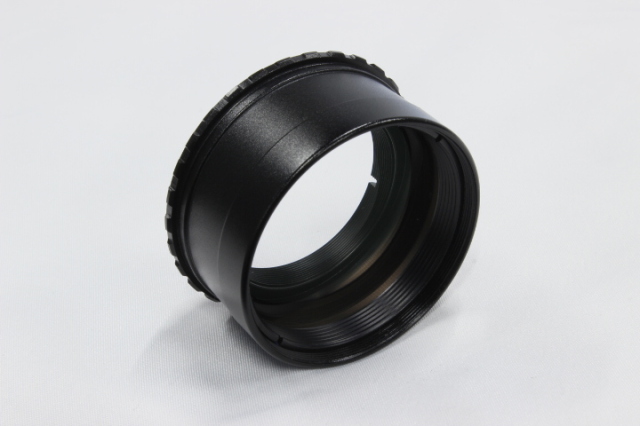

バーダー社製のニュートン反射鏡筒用コマ収差補正レンズ「MPCC MARK3」です。

F値 3.5~6.0のニュートン式反射鏡筒 専用のコマコレクターレンズです。
視野全域にわたって、望遠鏡本来のF値と焦点距離を維持したままにコマ収差を補正してくれます。レンズ表面にはバーダー社の独自のマルチコーティングが施されており、紫外線〜近赤外波長まで良好な透過率を実現しています。
また本補正レンズを組み込む際には、望遠鏡の対物側を50.8スリーブ(メス)に変換する必要があります。




バーダー社が公表している、最適な光路長は以下の通りです。


フィルターをレンズ〜センサー間に配置する場合は必要な光路長が変化し、必要になるリングも異なりますのでご注意ください。詳しくは下記の「カメラとの接続方法」をご覧ください。




MPCCコマコレクターレンズを使用する際、カメラへの接続の方法が2種類ございます。用途に合わせてご利用ください。

⓵　市販のTリングを使う

Tリングを用いた接続方法では、イメージサークルが38mmとなります。
APS-C以下のセンサーで撮影する方にオススメの方法です。
MPCCに付属のリング類をすべて取り付けた状態で、市販のTリングをねじ込んで使用してください。
※システムチャート図最上段の構成です




⓶　M48リングを経由する

M48ネジを用いた接続方法では、リングによるケラレを低減し、イメージサークルをΦ44mmまで広げることができます。
フルサイズセンサーで撮影する方へオススメの方法です。

M48接続に必要なリングはセットで用意していますので、お買い求めの際は「MPCC用 M48接続リングセット」をご利用ください。


MPCC用　システムチャート





・焦点移動：対物側に約7mm移動します
・対物側：2インチスリーブ　or　M48 P=0.75(メス) [フィルター取り付け可能]
・接眼側：M42(T2)オス or M48オス ・バックフォーカス（42mmTネジ仕様時）：55mm（±1mm）
・バックフォーカス（M48仕様時）：57.5mm（±1mm）

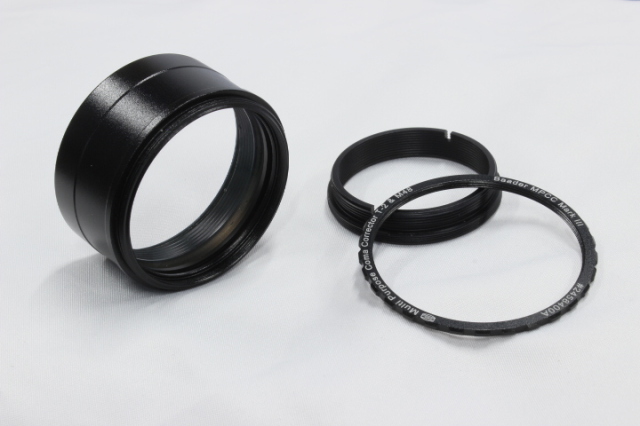

付属品
・MPCC　コレクターレンズ本体
・M45オス-M42オス　アダプターリング
・スペーサーリング（内側 M48mm / 厚さ2mm）
